高通AR9342 wifi 11n 5.8G大功率WiFi模块
高通AR9342 wifi 11n 5.8G大功率WiFi模块
1、方案简介：
AR9342M模块基于高通AR9342芯片设计，该芯片是一个高集成度、功能丰富的IEEE 802.11abgn 2x2 2.4/5GHz SoC，可应用于路由器、网关及消费电子平台。AR9342M模块针对无人机市场进行了优化，保留5G射频部分，对芯片接口及外围器件进行了封装，客户只需使用3.3V/5V供电并接天线即可使用。AR9342M模块使用了外部的PA和LNA+Switch，对5G射频电路进行了功率放大，功率可达27dBm，最高速率可达300Mbps。
2、应用市场：
安防视频传输；
电梯监控传输；
采用带WiFi的运动相机；
无人机侧WiFi模块工作于中继模式；
遥控器侧WiFi模块工作于AP模式，手机与此相连；
3、主要功能特点：
主芯片AR9342，74Kc MIPS processor with 64 KB I-Cache and 32 KB D-Cache operating at up to 560 MHz
工作频率5.180GHz~5.825GHz
无线标准IEEE 802.11n(2x2)
调制方式OFDM，MCS0~7
内存 DDR2 64MB
存储SPI-FLASH 8MB
以太网接口100M速率
其他接口UART、USB2.0
天线通过I-PEX座子外接(双天线可选)
供电电压DC12V ±10% @500Ma
板尺寸：80*55*1.2mm
工作温度0℃ to +85℃
4、核心优势：
1、QCA AR9342芯片功能强劲，单芯片双频 2*2 SoC，满足多种应用领域
2、WiFi性能稳定，连接传输指标优秀（见电气规格）
3、功率放大27dbm，满足远距离传输
4、对中继应用进行了优秀，客户配置方便
5、为客户提供参考方案或与客户共同开发

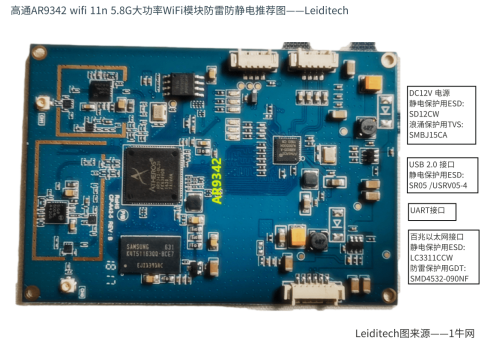

888腾博会专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
