高通IPQ4029路由器+华为5G模组开发板
高通IPQ4029路由器+华为5G模组开发板
一、产品概述
1.1 概述
IPQ4029开发板集成多千兆以太网、LTE 4G模块、华为5G模块、2.4G&5.8G WiFi 最高1.3Gbps无线速率、RS485通讯模块于一体，支持绝大部分当前流行的OPENWRT系统，源代码支持二次开发.适用于户外CPE、无线覆盖等等.
1.2 特点
◆ 高集成度。集成USB/UART/以太网/WIFI/SIM于一体，简化整机设计，可插SIM/TF卡。
◆ 高速率。支持2.4G&5.8G双频WiFi频段，理论最高1.3Gbps无线速率。
◆ 双路LVDS显示接口，支持双屏同显/双屏异显 直达1920*1080分辨率屏
◆ 接口丰富。支持多路USB/串口/GPIO/SPI接口扩展，能满足市面上主流的外设。
◆ 功能齐全。支持主流LTE 4G模块网络接入，并且兼容华为5G工业模组MH5000-31。
二、基本功能列表
|
主要硬件指标 |
|
|
CPU |
高通IPQ4029 ,4核，Corte-A7, |
|
内存 |
512MB DDR3 |
|
内置存储器 |
TF 8G/16G/32G(可选) |
|
操作系统 |
LINUX系统，支持在线系统升级，支持二次开发 |
|
通讯接口 |
RS485 |
|
WIFI频段 |
支持IEEE802.11b/g/n/ac标准，2.4/5.8GHz双频段 |
|
5G网络 |
支持5G NR n41/n78/n79，支持NSA/SA双模组网 |
|
图片格式 |
支持BMP、JPEG、PNG、GIF等 |
|
USB接口 |
1个USB3.0 HOST |
|
串口 |
2路UART |
|
以太网 |
5个，10M/100M/1000M自适应以太网 |
|
SIM卡 |
1个标准NANO SIM卡接口 |
|
天线 |
4路可拆WIFI外置天线，4路5G MIMO天线 |
|
POE供电 |
支持标准48V POE供电技术 |
|
DC电源 |
支持DC 9~30V |
|
硬件复位 |
1个复位按钮 |
|
安全加密 |
支持WEP、WPA、WPA2、AES等加密方式 |
|
系统升级 |
WEB升级 |

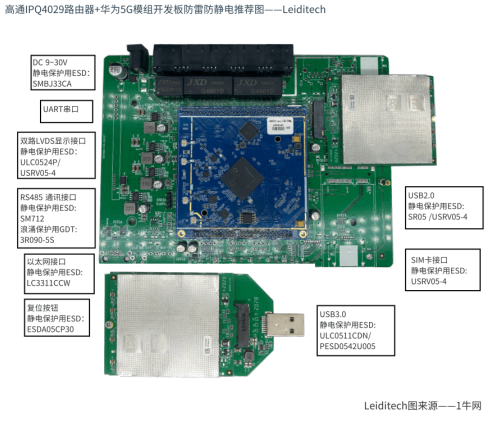

888腾博会专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
