全志R18高集成多媒体解码开发板
全志R18高集成多媒体解码开发板
第一章：应用场合
全志R18 板卡集成多媒体解码、液晶驱动、WIFI、蓝牙、录音， 消噪，摄像于一体，支持绝大部分当前流行的视频及图片格式解码， 支持MIPI 视频输出，及 LVDS 驱动，可以驱动各种TFT LCD 显示屏， 大大简化整机系统设计，保用 TF 卡存储，稳定性更强，非常适合物联网设备产品的开发及保用。
第二章：产品特色
● 高集成度。集成USB、LVDS、MIPI、WIFI/BT、HDMI、FM、网口、AMIC/DMIC、Camera、耳机等于一体，简化整机设计，可插TF 卡。
● 丰富的扩展接口。一个标准的 USB 接口和一个OTG 功能接口，另外还有 2 组GPIO 口，可满足开发者的调试、及市场上各种外设的需求。
● 高清晰度。最大支持 H.256 4K 的解码和各种 LVDS 和MIPI 信号LCD 显示屏。
第三章：技术参数
|
主要硬件指标 |
|
|
CPU |
Allwinner R18 ARM-quad core cortex-A53 @1.2Ghz |
|
内存 |
1GB |
|
内置存储器 |
EMMC 16GB |
|
解码分辨率 |
H.265 4K@30fps ,1080p@120fps;
H.264 1080p@60fps; MPEG1/2/4 : 1080p@60fps VC1 : 1080P@30fps VP8 : 1080p@60fps AVS/AVS+ : 1080@60fps JPEG/MJPEG : 1080p@30fps |
|
操作系统 |
androids 6.0 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
支持WIFI@BT 4.0、RJ45 10M/100M 自适应以太网 |
|
视频播放 |
支持WMV、AVI、FLV、RM、RMVB、MPEG、TS、MP4 等 |
|
图片格式 |
支持BMP、JPEG、PNG、GIF |
|
USB2.0 接口 |
1 个USB HOST；1 个USB OTG |
|
串口 |
1 个串口 |
|
GPIO |
2 组GPIO 接口 |
|
WIFI/BT |
内置WIFI＠BT ４.０ |
|
TF 卡 |
１个，最大支持３２Ｇ |
|
LCD 输出 |
一路MIPI 输出 |
|
HDMI 输出 |
支持一路 1080P HDMI 输出 |
|
音频输出 |
支持一路 8Ω2W 的喇叭输出和一路耳机输出 |
|
Camera |
支持并口或MIPI |
|
MIC |
２个AMIC 和２个DMIC |
|
POWER |
一路DC12V 和一路DC5V 可选 |
|
RTC 实时时钟 |
支持 |
|
按键 |
POWER、RESET、VOL+、VOL-、HOME、FEL |
|
定时开关机 |
支持 |
|
系统升级 |
支持本地、TF 卡、USB 升级 |
组装使用注意事项
在组装使用过程中，请注意下面问题点
一，裸板与外设短路问题
二，在安装固定过程中，避免裸板因固定原因造成变形问题
三，安装TCP 触摸屏时，注意转接板的方向
四，外设安装时，注意外设IO 电平和电流输出问题
五，串口连接时，注意是否连接了 232 或 485 设备，以及 TX 和 RX接法是否正确。
六，注意输入电压电流是否正确

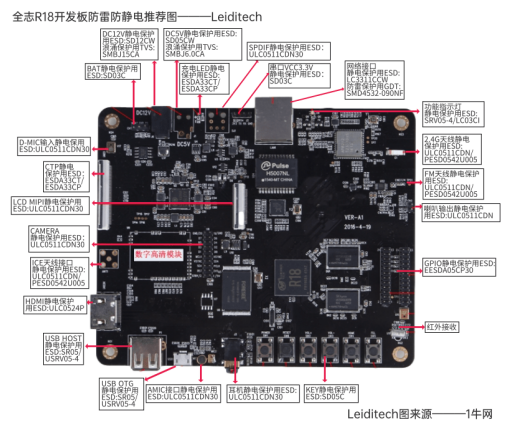

888腾博会专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
