全志MR112低成本智能扫地机开发板
全志MR112低成本智能扫地机开发板
第一章 应用场合
全志MR112板载一颗MR112 高集成度SoC,主要应用于低成本智能扫地机解决方案。集成双核 A7 处理器，为产品提供充足的运算能力； 拥有丰富的音频接口IIS/PCM,DMIC,MIC,LINEOUT 以及通用通讯接口IIC,UART,SDIO,SPI;内置DDR,LDO,RESET,LEDC,24M/32.768K ,为客户提供了系统硬件平台。
第二章 产品特色
● 高集成度：开发板包含四路数字麦克风，两路模拟麦克风以及一路回音采集电路，并且集成 WIFI/蓝牙于一体，简化整机设计。
● 丰富的扩展接口：板子引出 4 组GPIO 接口，可满足开发者的调试以及多种外设的要求。
第三章 技术参数
|
硬件指标 |
|
|
CPU |
Allwinner MR112 ARM Cortex A7x2 |
|
内存 |
-S2 :DDR2 64MByte -S3 :DDR3 128MByte |
|
内置存储器 |
SPI NAND 128MByte |
|
操作系统 |
Tina Linux |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
支持WiFi、蓝牙 4.2 |
|
USB 接口 |
1 路USB OTG |
|
串口 |
1 个串口插座 |
|
GPIO |
4 组GIPO 扩展口 |
|
LCD 输出 |
2 路SPI 屏，2 路TP 接口 |
|
喇叭输出 |
模拟功放：1 路 4R/5W |
|
MIC |
2 个AMIC，4 个DMIC |
|
DCIN |
DC IN 12V/2A |
|
KEY |
VOL+/VOL-/PAUSE/MUTE |
|
系统升级 |
USB、OTA 升级 |
第四章 电气性能
|
项目 |
类型 |
最小 |
典型 |
最大 |
|
电源电压 |
电压 |
8V |
12V |
15V |
|
电源电流 |
12V 供电电流 |
-- |
58mA |
1A |
|
USB 供电电流 |
-- |
120mA |
500mA |
|
|
环境 |
相对湿度 |
-- |
-- |
80% |
|
工作温度 |
-20℃ |
-- |
70℃ |
组装使用注意事项
在组装使用过程中，请注意下面问题点一，裸板与外设短路问题
二，在安装固定过程中，避免裸板因固定原因造成变形问题三，安装LCD 屏、TP 时注意第一 PIN 的位置是否正确
四，外设接入时注意外设 IO 电平和电流问题
五，串口连接时，以及 TX 和RX 接法是否正确。六，注意输入电压电流是否正确

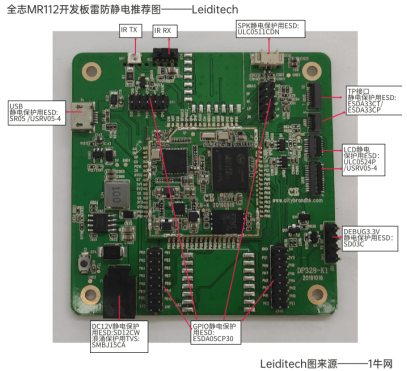

888腾博会专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
