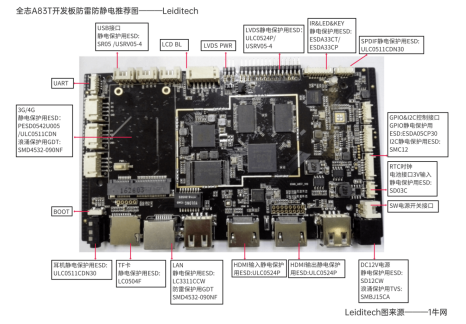

全志A83T无线液晶驱动视频图片解码开发板
全志A83T无线液晶驱动视频图片解码开发板
第一章 应用场合
A83T板卡是采用的全志A83T 2.0GHz方案，集成了多媒体解码、液晶驱动、HDMI、WIFI、蓝牙、以太网、3G/4G于一体，支持视频及图片全格式解码，支持HDMI输出，HDMI输入，LVDS单/双8路接口，EDP接口等，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，稳定性更强，非常适合于广告机、收银机、查询机、数字标牌、工控板卡、车载等智能终端主板。
第二章 产品特色
◆ 集成USB/LVDS/EDP/HDMI/HDMIIN/WIFI/BT/3G/4G/LAN于一体，简化整机设计，可插TF卡.
◆ 丰富的扩展接口.七个USB接口(五个插针,两个标准USB口),三个可扩展串口,GPIO/ADC接口，可以满足市场上各种外设的要求.
◆ 高清晰度：支持1080P的解码和各种LVDS/EDP显示屏.
◆ 功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
◆ 管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
第三章 技术参数
|
硬件主要指标 |
|
|
CPU |
全志A83T , 八核，主频2GHz |
|
内存 |
1/2G(可选) |
|
内置存储器 |
EMMC 8/16/32G(可选) |
|
解码分辨率 |
最高支持1080P |
|
操作系统 |
androids 6.0.1 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
以太网、支持WiFi/蓝牙4.0、3G/4G |
|
视频播放 |
支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
|
图片格式 |
支持BMP、JPEG、PNG、GIF |
|
USB2.0接口 |
2个USB HOST,5个USB插座 |
|
串口 |
3个串口插针,包含一个四线串口 |
|
WIFI、BT |
内置WIFI，BT4.0（可选） |
|
TF卡 |
支持TF卡 |
|
LVDS输出 |
6/8位双路LVDS，可直接驱动50/60Hz液晶屏 |
|
HDMI |
一个HDMI IN,一个HDMI OUT,最大到1080P |
|
音视频输出 |
支持立体声输出,板载D类3W*2功放 |
|
RTC实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
系统升级 |
支持本地TF,USB升级 |
